ICF・NW
ＣＦ（Conflat Flange)規格製品はSUS304Lを標準に取扱いをしております。 ＣＦ規格の形状は真空側に彫られた尖ったミゾ（ナイフエッジ）に無酸素銅ガスケットを入れて相手のフランジと挟み込み ボルトでフランジを締め込むことにより高い真空度を保つことができます。
ＣＦ（Conflat Flange)規格製品はSUS304Lを標準に取扱いをしております。 ＣＦ規格の形状は真空側に彫られた尖ったミゾ（ナイフエッジ）に無酸素銅ガスケットを入れて相手のフランジと挟み込み ボルトでフランジを締め込むことにより高い真空度を保つことができます。

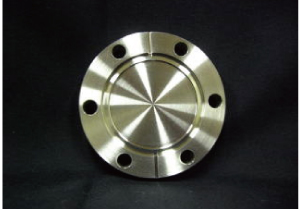

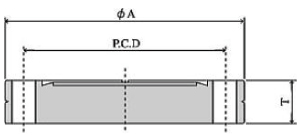

| 名称 | 固定フランジ | φA | T | ボルト数・穴 | PCD |
|---|---|---|---|---|---|
| CF70 | ブランク | 70 | 12.7 | 6-φ6.8 | 58.7 |
| ブランク | 70 | 12.7 | 6-M6 | 58.7 | |
| CF114 | ブランク | 114 | 17.5 | 8-φ8.5 | 92.1 |
| ブランク | 114 | 17.5 | 8-M8 | 92.1 | |
| CF152 | ブランク | 152 | 20 | 16-φ8.5 | 130.2 |
| ブランク | 152 | 20 | 16-M8 | 130.2 | |
| CF203 | ブランク | 203 | 22 | 20-φ8.5 | 181.0 |
| ブランク | 203 | 22 | 20-M8 | 181.0 | |
| CF253 | ブランク | 253 | 25 | 24-φ8.5 | 231.8 |
| ブランク | 253 | 25 | 24-M8 | 231.8 | |
| CF305 | ブランク | 305 | 28 | 32-φ8.5 | 284.0 |
| ブランク | 305 | 28 | 32-M8 | 284.0 | |
| CF356 | ブランク | 356 | 28.5 | 30-φ10.5 | 325.4 |
| ブランク | 356 | 28.5 | 30-M10 | 325.4 | |
| CF406 | ブランク | 406 | 28.5 | 30-φ10.5 | 381.0 |
| ブランク | 406 | 28.5 | 30-M10 | 381.0 |
| 名称 | 固定フランジ | φA | Ｔ | φＢ | φＣ | N-φn | Ｔ1 | パイプ半径 |
|---|---|---|---|---|---|---|---|---|
| CF70 | 穴明き | 70 | 12.7 | 27.5 | 25.2 | 6-φ6.8 | 5.3 | 27.2 |
| 穴明き | 70 | 12.7 | 27.5 | 25.2 | 6-M6 | 5.3 | 27.2 | |
| 穴明き | 70 | 12.7 | 34.3 | 32.0 | 6-φ6.8 | 5.3 | 34.0 | |
| 穴明き | 70 | 12.7 | 34.3 | 32.0 | 6-M6 | 5.3 | 34.0 | |
| 穴明き | 70 | 12.7 | 38.5 | 35.5 | 6-φ6.8 | 5.3 | 34.0 | |
| 穴明き | 70 | 12.7 | 38.5 | 35.5 | 6-M6 | 5.3 | 34.0 | |
| 穴明き | 70 | 12.7 | 41.5 | 38.5 | 6-φ6.8 | 5.3 | 41.0 | |
| 穴明き | 70 | 12.7 | 41.5 | 38.5 | 6-M6 | 5.3 | 41.0 | |
| 穴明き | 70 | 12.7 | 43.1 | 41.0 | 6-φ6.8 | 5.3 | 42.7 | |
| 穴明き | 70 | 12.7 | 43.1 | 41.0 | 6-M6 | 5.3 | 42.7 | |
| CF114 | 穴明き | 114 | 17.5 | 60.8 | 58.5 | 8-φ8.5 | 9.5 | 60.5 |
| 穴明き | 114 | 17.5 | 60.8 | 58.5 | 8-M8 | 9.5 | 60.5 | |
| 穴明き | 114 | 17.5 | 64.0 | 61.0 | 8-φ8.5 | 9.5 | 63.5 | |
| 穴明き | 114 | 17.5 | 64.0 | 61.0 | 8-M8 | 9.5 | 63.5 | |
| CF152 | 穴明き | 152 | 20.0 | 102.0 | 97.0 | 16-φ8.5 | 11.0 | 101.6 |
| 穴明き | 152 | 20.0 | 102.0 | 97.0 | 16-M8 | 11.0 | 101.6 | |
| CF203 | 穴明き | 203 | 22.0 | 153.5 | 148.5 | 20-φ8.5 | 12.5 | 153.0 |
| 穴明き | 203 | 22.0 | 153.5 | 148.5 | 20-M8 | 12.5 | 153.0 | |
| CF253 | 穴明き | 253 | 25.0 | 203.5 | 198.5 | 24-φ8.5 | 12.5 | 203.0 |
| 穴明き | 253 | 25.0 | 203.5 | 198.5 | 24-M8 | 12.5 | 203.0 |
＊上記の内容は規格のパイプ外径によるものです。
上記以外の内径は、ブランクフランジより追加工いたします。

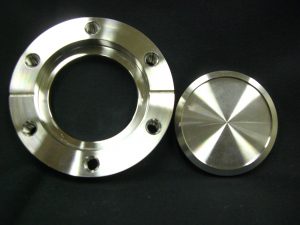

| 名称 | 回転フランジ | φA | T | φＤ | N-φn | T2 | PCD |
|---|---|---|---|---|---|---|---|
| CF70 | ブランク | 70 | 12.7 | 39 | 6-φ6.8 | 7.6 | 58.7 |
| CF114 | ブランク | 114 | 17.5 | 67 | 8-φ8.5 | 12.7 | 92.1 |
| CF152 | ブランク | 152 | 20.0 | 105 | 16-φ8.5 | 14.3 | 130.2 |
| CF203 | ブランク | 203 | 22.0 | 155.5 | 20-φ8.5 | 15.8 | 181.0 |
| CF253 | ブランク | 253 | 25.0 | 206.5 | 24-φ8.5 | 17.2 | 231.8 |
| CF305 | ブランク | 305 | 28.0 | 259 | 32-φ8.5 | 18.6 | 284.0 |
| CF356 | ブランク | 356 | 28.5 | 305 | 30-φ10.5 | 19.0 | 325.4 |
| CF406 | ブランク | 406 | 28.5 | 355 | 30-φ10.5 | 19.0 | 381.0 |

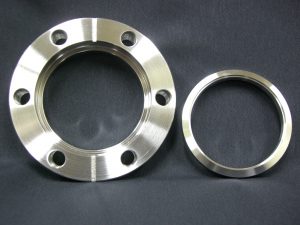

| 名称 | 回転フランジ | φA | T | φＢ | φＣ | φＤ | N-φn | T1 | T2 |
|---|---|---|---|---|---|---|---|---|---|
| CF70 | 穴明き | 70 | 12.7 | 27.5 | 25.2 | 39 | 6-φ6.8 | 5.3 | 7.6 |
| 穴明き | 70 | 12.7 | 34.3 | 32.0 | 39 | 6-φ6.8 | 5.3 | 7.6 | |
| 穴明き | 70 | 12.7 | 38.5 | 35.5 | 39 | 6-φ6.8 | 5.3 | 7.6 | |
| 穴明き | 70 | 12.7 | 41.5 | 38.5 | 42 | 6-φ6.8 | 5.3 | 7.6 | |
| 穴明き | 70 | 12.7 | 43.1 | 41.0 | 43.5 | 6-φ6.8 | 5.3 | 7.6 | |
| ICF114 | 穴明き | 114 | 17.5 | 60.8 | 58.5 | 67 | 8-φ8.5 | 9.5 | 12.7 |
| 穴明き | 114 | 17.5 | 64.0 | 61.0 | 67 | 8-φ8.5 | 9.5 | 12.7 | |
| CF152 | 穴明き | 152 | 20.0 | 102.0 | 97.0 | 105 | 16-φ8.5 | 11 | 14.3 |
| CF203 | 穴明き | 203 | 22.0 | 153.5 | 148.5 | 155.5 | 20-φ8.5 | 12.5 | 15.8 |
| CF253 | 穴明き | 253 | 25.0 | 203.5 | 198.5 | 206.5 | 24-φ8.5 | 12.5 | 17.2 |
＊上記の内容は規格のパイプ外径によるものです。
上記以外の内径は、ブランクフランジより追加工いたします。
| 規格 | φA | φB | T | M | N-φn | 適応ボルト |
|---|---|---|---|---|---|---|
| CF70-34 | 70 | 17 | 12.7 | 6-M4(深さ6） | 6-φ6.8 | M4ｘ12L |
| CF114-34 | 114 | 17 | 17.5 | 6-M4（深さ8） | 8-φ8.5 | M4ｘ15L |
| CF114-70 | 114 | 38 | 17.5 | 6-M6（深さ8） | 8-φ8.5 | M6ｘ22L |
| CF152-34 | 152 | 17 | 20.0 | 6-M4（深さ8） | 16-φ8.5 | M4ｘ15L |
| CF152-70 | 152 | 38 | 20.0 | 6-M6(深さ10) | 16-φ8.5 | M6ｘ22L |
| CF152-114 | 152 | 65 | 20.0 | 8-M8（深さ10） | 16-φ8.5 | M8ｘ30L |
| CF203-34 | 203 | 17 | 22.0 | 6-M4（深さ9） | 20-φ8.5 | M4ｘ15L |
| CF203-70 | 203 | 38 | 22.0 | 6-M6（深さ10） | 20-φ8.5 | M6ｘ22L |
| CF203-114 | 203 | 65 | 22.0 | 8-M8（深さ10） | 20-φ8.5 | M8ｘ30L |
| CF203-152 | 203 | 103 | 22.0 | 16-M8（深さ10） | 20-φ8.5 | M8ｘ30L |
| CF253-34 | 253 | 17 | 25.0 | 6-M4(深さ9) | 24-φ8.5 | M4x15L |
| CF253-70 | 253 | 38 | 25.0 | 6-M6（深さ10） | 24-φ8.5 | M6x22L |
| CF253-114 | 253 | 65 | 25.0 | 8-M8（深さ10） | 24-φ8.5 | M8x35L |
| CF253-152 | 253 | 103 | 25.0 | 16-M8（深さ10） | 24-φ8.5 | M8x35L |
| CF253-203 | 253 | 154 | 25.0 | 20-M8（深さ10） | 24-φ8.5 | M8x35L |
