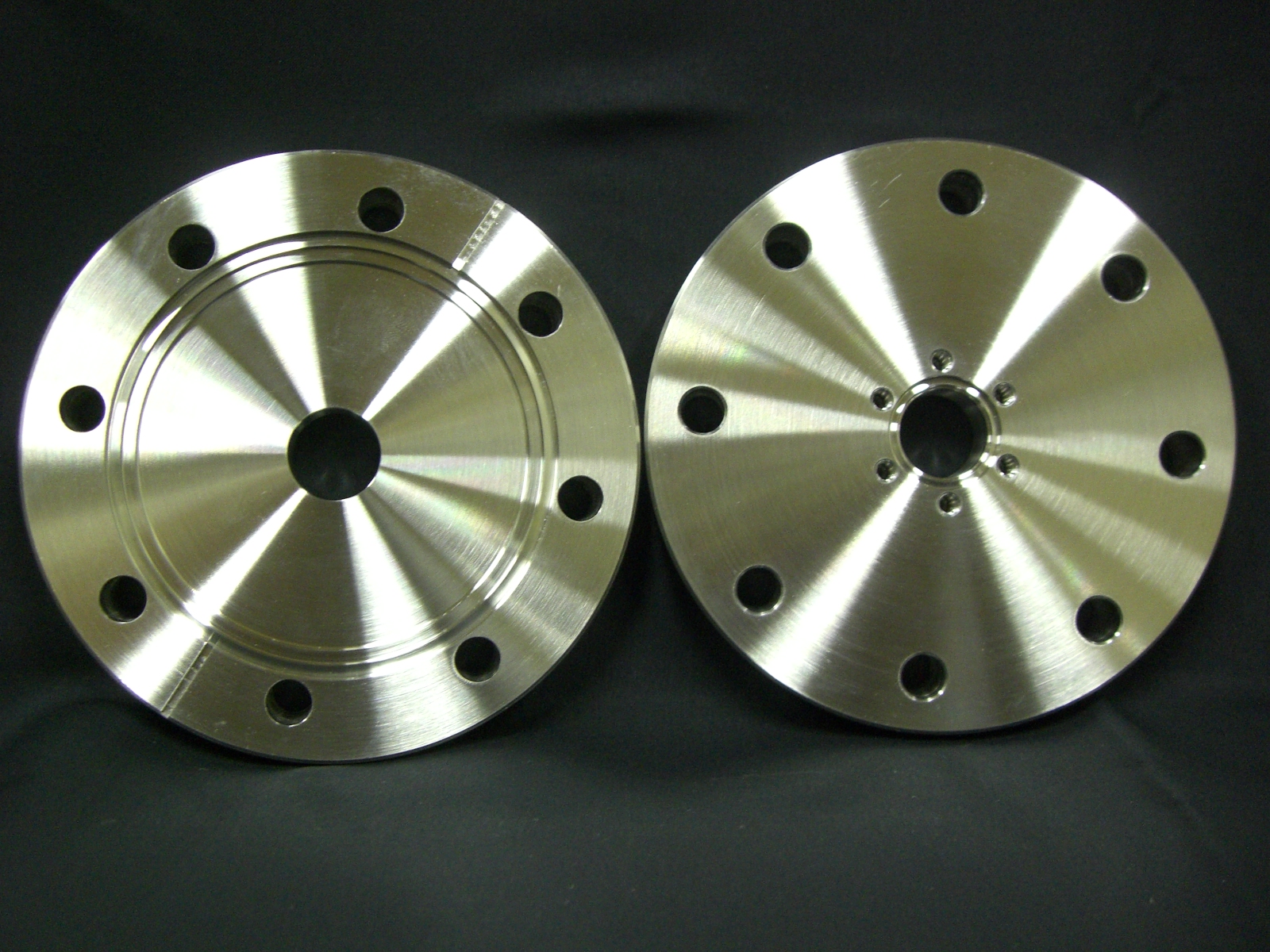

ICFフランジ

ICFフランジ(ブランク)
SUS304

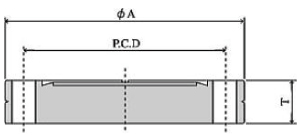

名称 φA T 穴径 穴数 P.C.D
ICF34 34 7.5 4.5 6 27
ICF34 34 7.5 M4 6 27
ICF70 70 12.7 6.8 6 58.7
ICF70 70 12.7 M6 6 58.7
ICF114 114 17.5 8.5 8 92.2
ICF114 114 17.5 M8 8 92.2
ICF152 152 20 8.5 16 130.3
ICF152 152 20 M8 16 130.3
ICF203 203 22 8.5 20 181.1
ICF203 203 22 M8 20 181.1
ICF253 253 25 8.5 24 231.9
ICF253 253 25 M8 24 231.9
ICF305 305 28 8.5 32 284
ICF305 305 28 M8 32 284
ICF356 356 28.5 10.5 30 325.4
ICF356 356 28.5 M10 30 325.4
ICF406 406 28.5 10.5 30 381
ICF406 406 28.5 M10 10 381
ICFフランジ(穴明き)
SUS304
名称 φA φB T 穴径 穴数 P.C.D
ICF34 34 19.2 7.5 4.5 6 27
ICF34 34 19.2 7.5 4M 6 27
ICF70 70 42.7 12.7 6.8 6 58.7
ICF70 70 42.7 12.7 M6 6 58.7
ICF114 114 76.3 17.5 8.5 8 92.2
ICF114 114 76.3 17.5 M8 8 92.2
ICF152 152 101.6 20 8.5 16 130.3
ICF152 152 101.6 20 M8 16 130.3
ICF152 152 114.3(*1) 20 8.5 16 130.3
ICF152 152 114.3(*1) 20 M8 16 130.3
ICF203 203 152.4 22 8.5 20 181.1
ICF203 203 152.4 22 M8 20 181.1
ICF253 253 216.3 25 8.5 24 231.9
ICF253 253 216.3 25 M8 24 231.9
ICF305 305 267.4 28 8.5 32 284
ICF305 305 267.4 28 M8 32 284
ICF356 356 267.4 28.5 10.5 30 325.4
ICF356 356 267.4 28.5 M10 30 325.4
ICF406 406 355.6 28.5 10.5 30 381
ICF406 406 355.6 28.5 M10 30 381

※上記の内容は規格のパイプ外径によるものです。
　上記以外の内径は、ブランクフランジより追加工いたします。
　*1の商品は規格外となりますので追加商品になります。

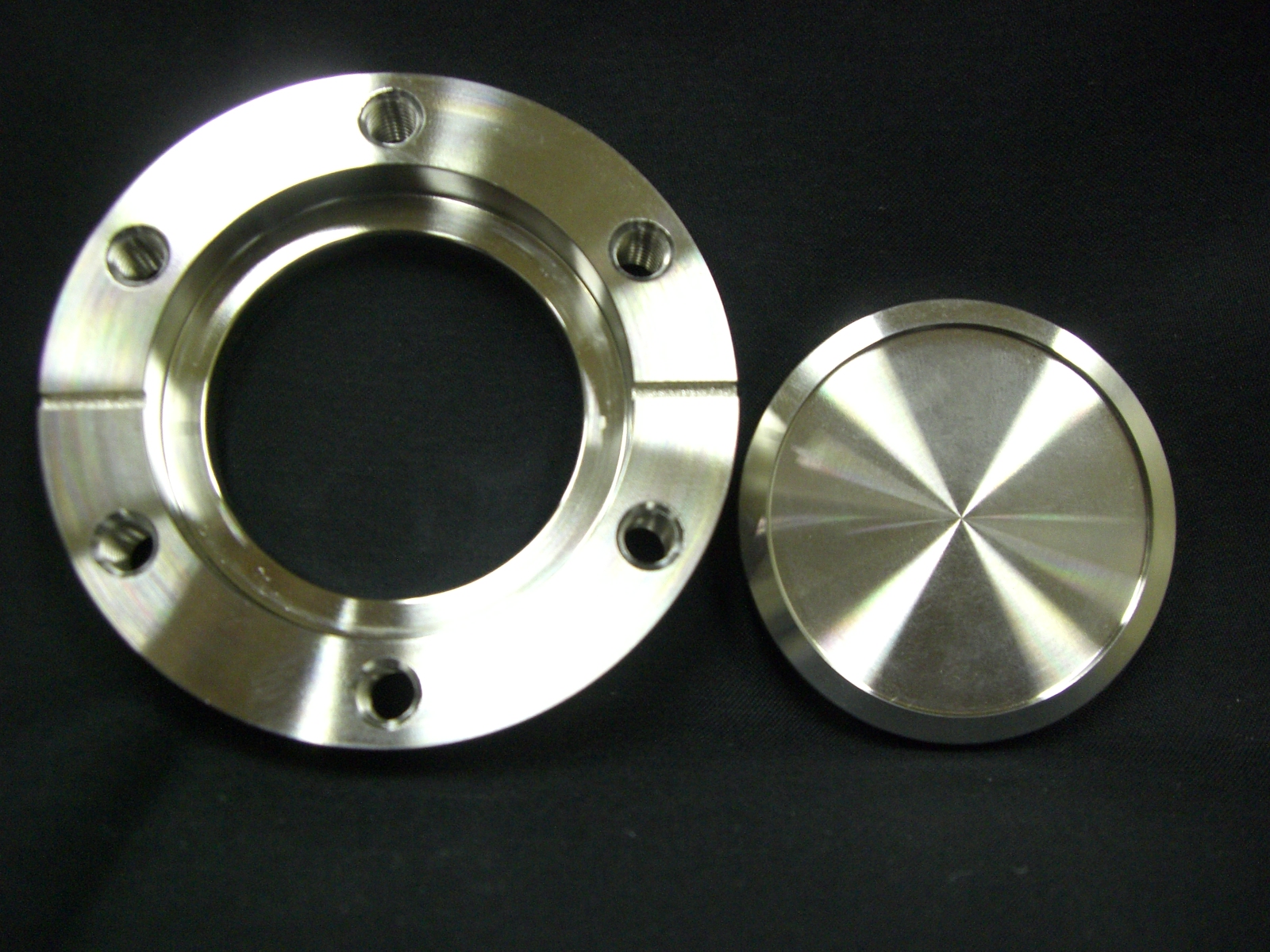

ICFフランジ(回転ブランク)
SUS304
名称 φA T 穴径 穴数 P.C.D
ICF34 34 7.5 4.5 6 27
ICF34 34 7.5 M4 6 27
ICF70 70 12.7 6.8 6 58.7
ICF70 70 12.7 M6 6 58.7
ICF114 114 19 8.5 8 92.2
ICF114 114 19 M8 8 92.2
ICF152 152 21 8.5 16 130.3
ICF152 152 21 M8 16 130.3
ICF203 203 24 8.5 20 181.1
ICF203 203 24 M8 20 181.1
ICF253 253 25 8.5 24 231.9
ICF253 253 25 M8 24 231.9
ICF305 305 28 8.5 32 284
ICF305 305 28 M8 32 284
ICF356 356 28.5 10.5 30 325.4
ICF356 356 28.5 M10 30 325.4
ICF406 406 28.5 10.5 30 381
ICF406 406 28.5 M10 10 381

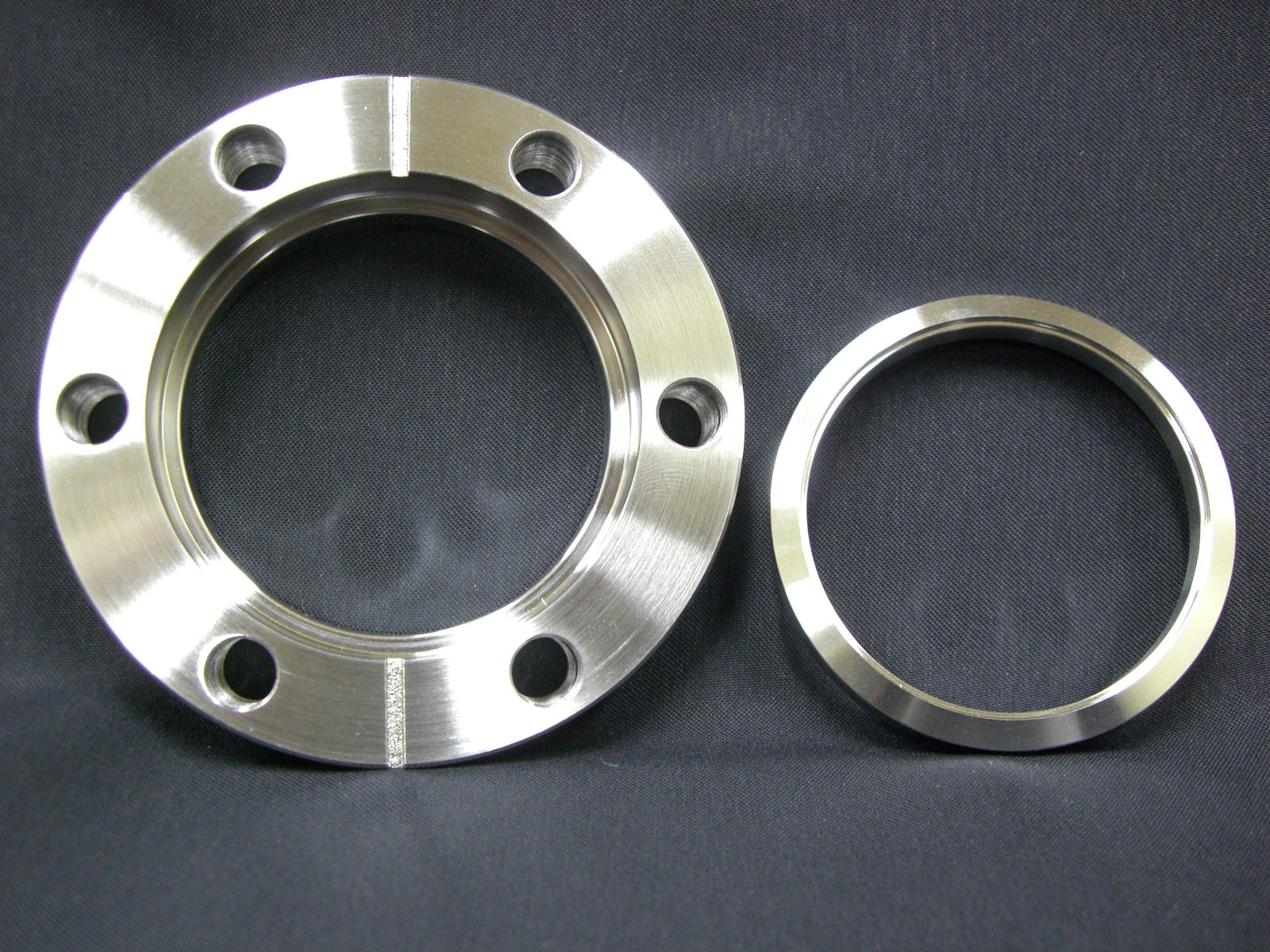

ICFフランジ(回転穴明き)
SUS304
名称 φA φB T 穴径 穴数 P.C.D
ICF34 34 19.2 7.5 4.5 6 27
ICF34 34 19.2 7.5 M4 6 27
ICF70 70 42.7 12.7 6.8 6 58.7
ICF70 70 42.7 12.7 M6 6 58.7
ICF114 114 76.3 17.5 8.5 8 92.2
ICF114 114 76.3 17.5 M8 8 92.2
ICF203 203 152.4 22 8.5 20 181.1
ICF203 203 152.4 22 M8 20 181.1
ICF253 253 216.3 25 8.5 24 231.9
ICF253 253 216.3 25 M8 24 231.9
ICF305 305 267.4 28 8.5 32 284
ICF305 305 267.4 28 M8 32 284
ICF356 356 267.4 28.5 10.5 30 325.4
ICF356 356 267.4 28.5 M10 30 325.4
ICF406 406 355.6 28.5 10.5 30 381
ICF406 406 355.6 28.5 M10 30 381

※上記の内容は規格のパイプ外径によるものです。
　上記以外の内径は、ブランクフランジより追加工いたします。

ICFフランジ(変換)
SUS304
名称 φA φB 穴数 T φC φC穴数
ICF70/ICF34 70 17 6 12.7 M4(深6) 6
ICF114/ICF34 114 17 8 17.5 M4(深9) 6
ICF114/ICF70 114 38 8 17.5 M6(深10) 6
ICF152/ICF34 152 17 16 20 M4(深9) 6
ICF152/ICF70 152 38 16 20 M6(深10) 6
ICF152/ICF114 152 65 16 20 M8(深10) 8
ICF203/ICF34 203 17 20 22 M4(深10) 6
ICF203/ICF70 203 38 20 22 M6(深10) 6
ICF203/ICF114 203 65 20 22 M8(深10) 8
ICF203/ICF152 203 103 20 22 M8(深10) 16
ICF253/ICF34 253 17 24 25 M4(深10) 6
ICF253/ICF70 253 38 24 25 M6(深10) 6
ICF253/ICF114 253 65 24 25 M8(深12) 8
ICF253/ICF152 253 103 24 25 M8(深12) 16
ICF253/ICF203 253 154 24 25 M8(深12) 20
