NWフランジ

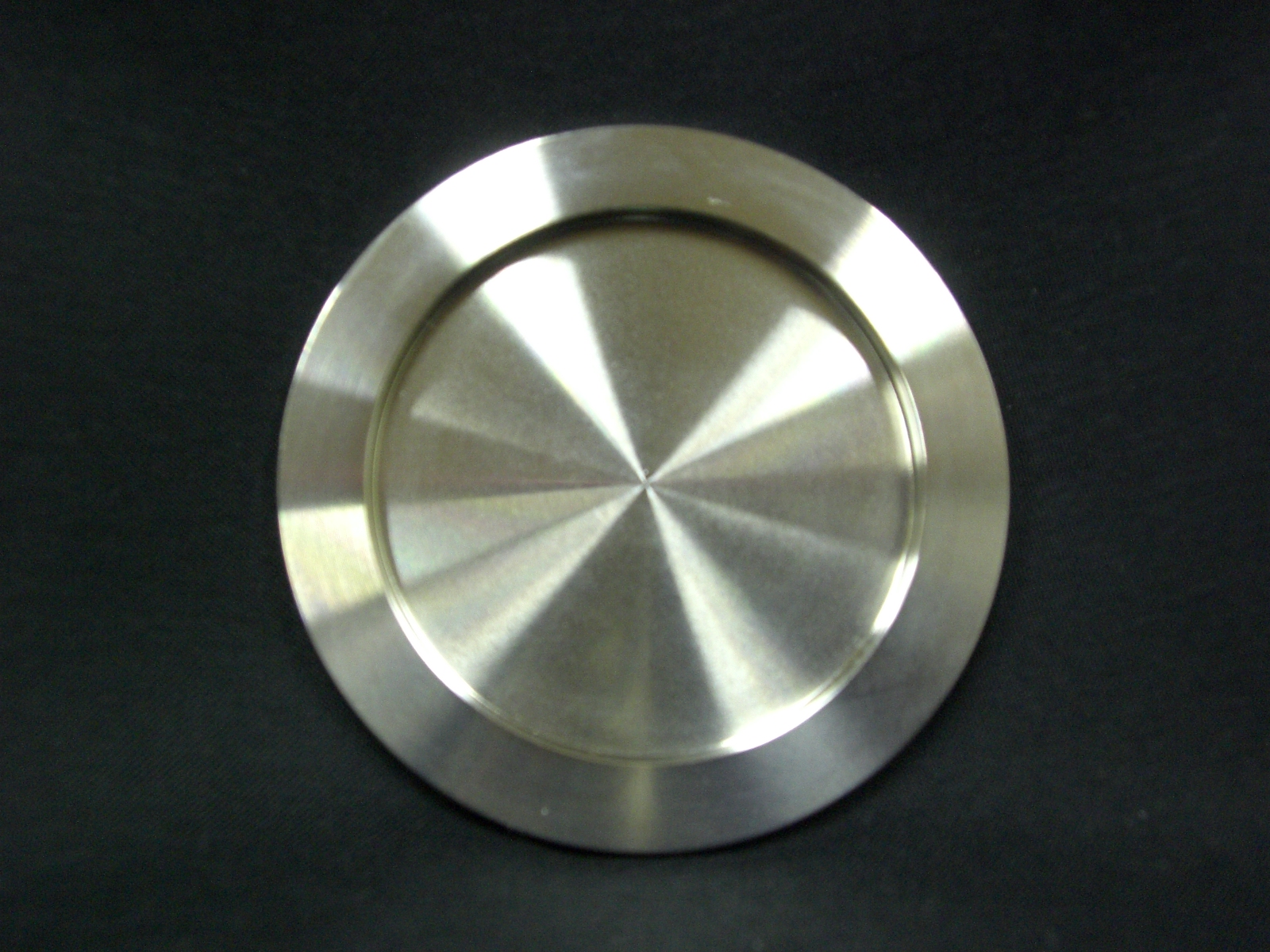

NWフランジ(ブランク)

SUS304

　センターリングはこちら

　クランプはこちら

名称	φA	φB	T
NW10	30	12.2	5
NW16	30	17.2	5
NW25	40	26.2	5
NW40	55	41.2	5
NW50	75	52.2	5
NW63	87	70	12
NW80	114	83	12
NW100	134	102	12

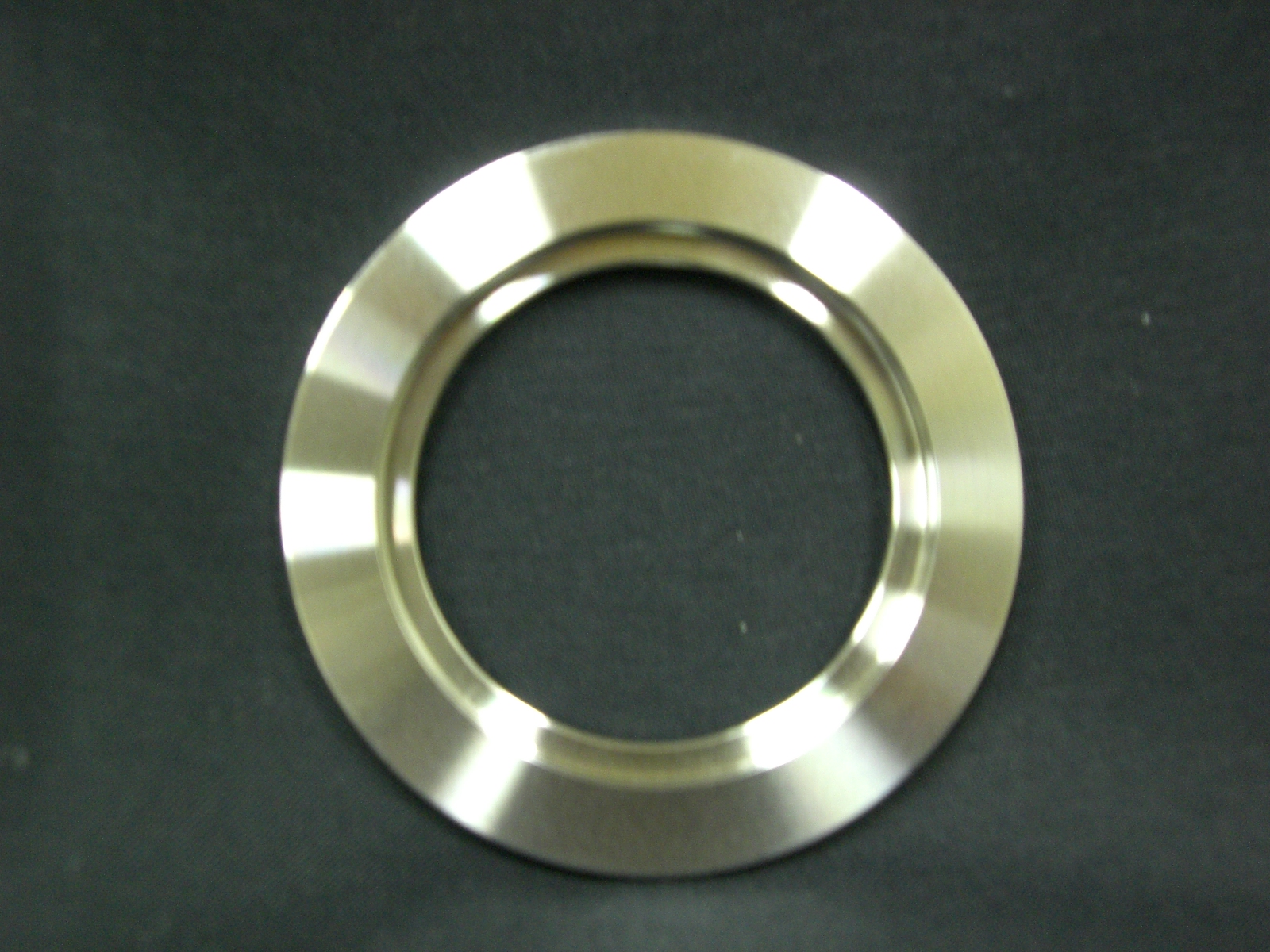

NWフランジ(穴明き)

SUS304

名称	φA	φB	φC	T
NW10	30	12.2	12.9	5
NW16	30	17.2	19.3	5
NW25	40	26.2	25.7	5
NW40	55	41.2	38.4	5
NW50	75	52.2	51	5
NW63	87	70	63.7	12
NW80	114	83	76.4	12
NW100	134	102	101.8	12

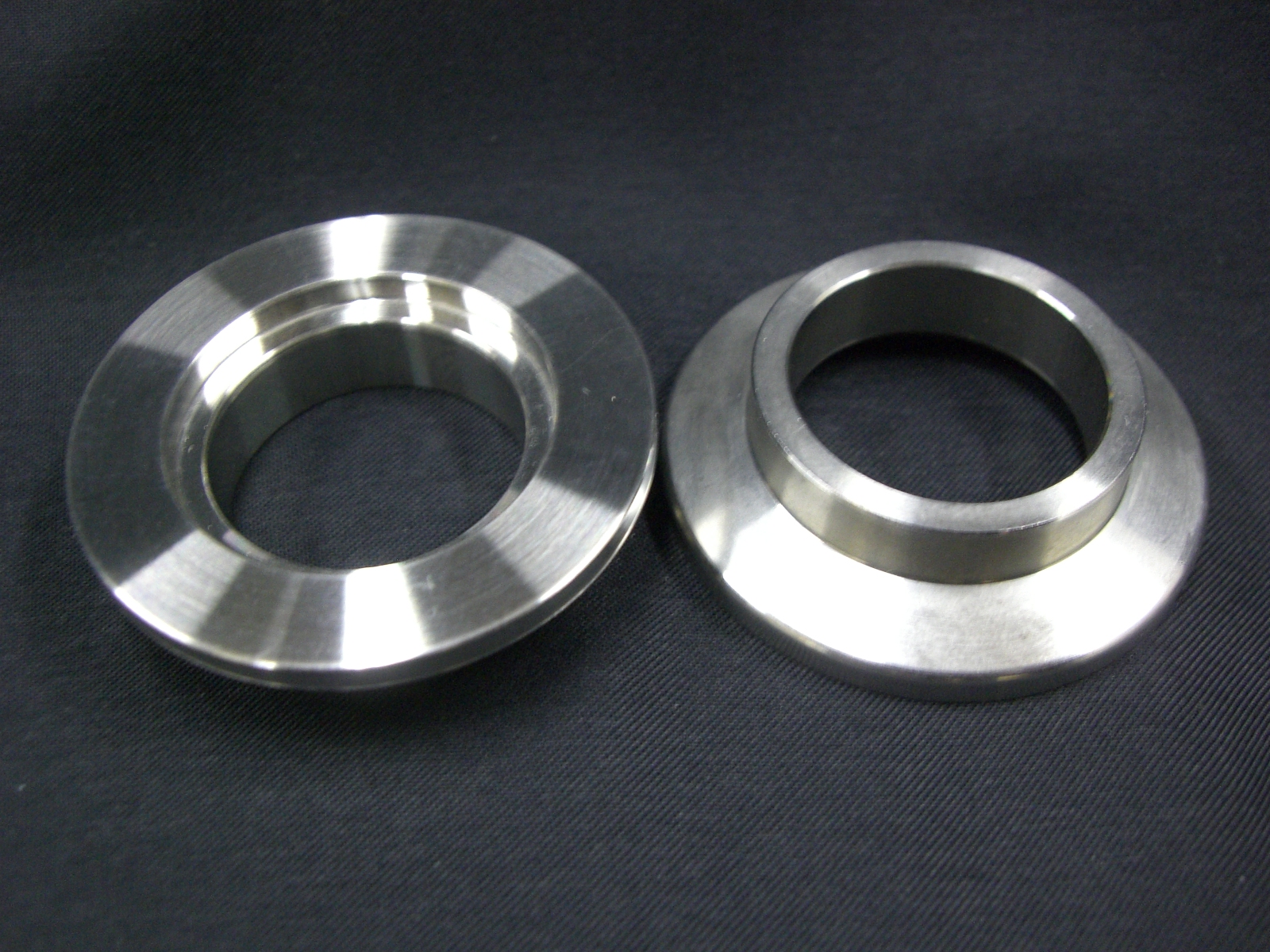

NWフランジ(ショート)

SUS304

名称	φA	φB	φC	φD
NW10	30	12.2	10	13.8
NW16	30	17.2	17.5	21.7
NW25	40	26.2	24	27.2
NW40	55	41.2	39	42.7
NW50	75	52.2	55	60.5

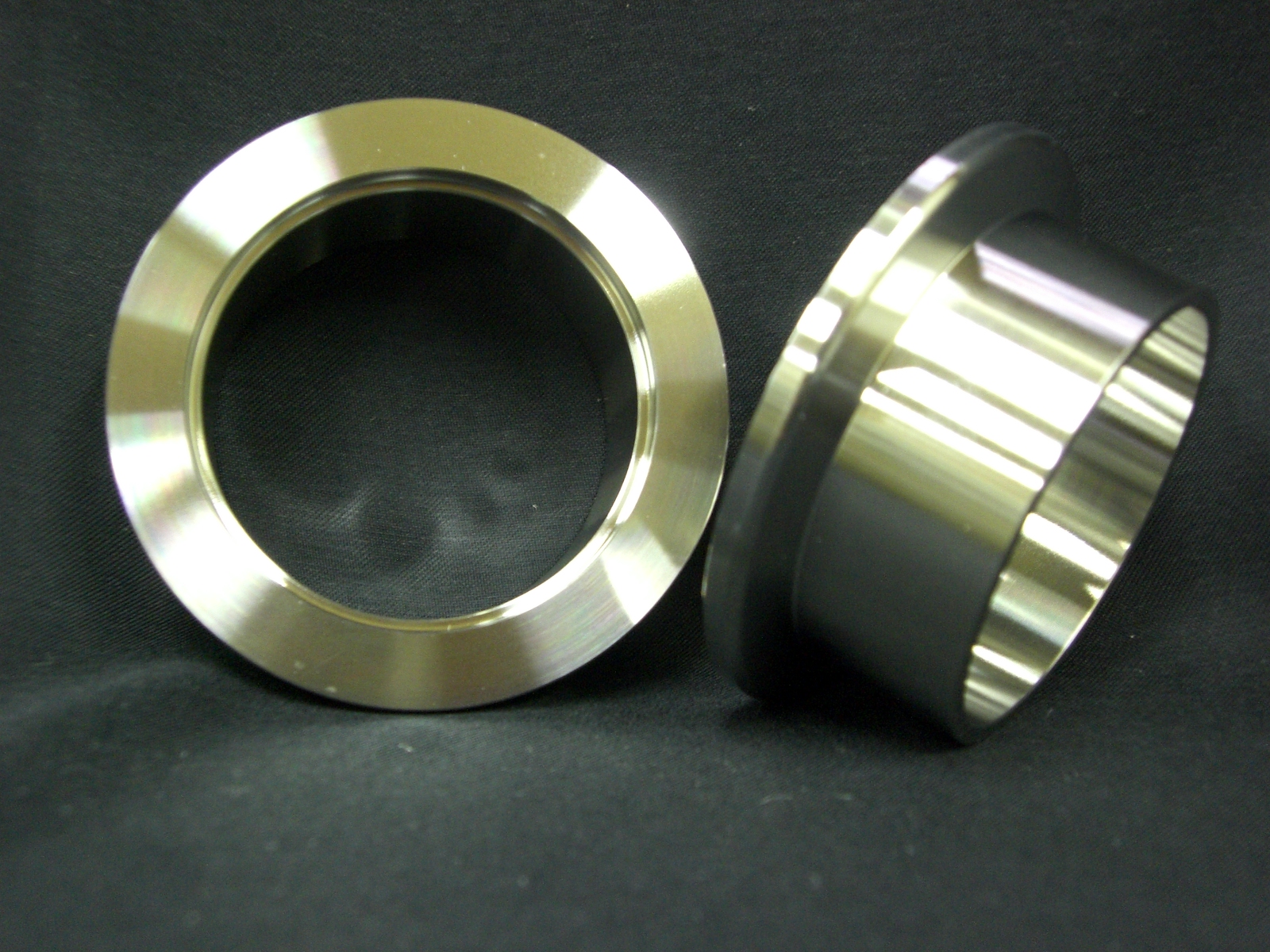

NWフランジ(ロング)

SUS304

名称	φA	φB	φC	φD	T
NW10	30	12.2	10	13.8	20
NW16	30	17.2	17.5	21.7	20
NW25	40	26.2	24	27.2	20
NW40	55	41.2	39	42.7	20
NW50	75	52.2	55	60.5	20
