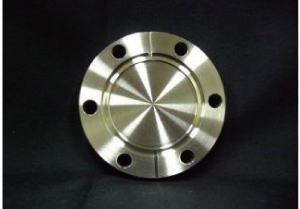

ICFフランジ（ブランク）

SUS304

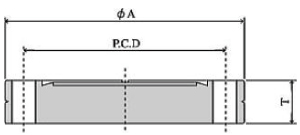

名称 固定フランジ φA T 穴径 穴数 P.C.D
ICF34 ブランク 34 7.5 4.5 6 27
ICF34 ブランク 34 7.5 M4 6 27
ICF70 ブランク 70 12.7 6.8 6 58.7
ICF70 ブランク 70 12.7 M6 6 58.7
ICF114 ブランク 114 17.5 8.5 8 92.2
ICF114 ブランク 114 17.5 M8 8 92.2
ICF152 ブランク 152 20 8.5 16 130.3
ICF152 ブランク 152 20 M8 16 130.3
ICF203 ブランク 203 22 8.5 20 181.1
ICF203 ブランク 203 22 M8 20 181.1
ICF253 ブランク 253 25 8.5 24 231.9
ICF253 ブランク 253 25 M8 24 231.9
ICF305 ブランク 305 28 8.5 32 284
ICF305 ブランク 305 28 M8 32 284
ICF356 ブランク 356 28.5 10.5 30 325.4
ICF356 ブランク 356 28.5 M10 30 325.4
ICF406 ブランク 406 28.5 10.5 30 381
ICF406 ブランク 406 28.5 M10 10 381
ICFフランジ（穴明き）

SUS304

名称 固定フランジ φA φB T 穴径 穴数 P.C.D
ICF34 穴明き 34 19.2 7.5 4.5 6 27
ICF34 穴明き 34 19.2 7.5 M4 6 27
ICF70 穴明き 70 42.7 12.7 6.8 6 58.7
ICF70 穴明き 70 42.7 12.7 M6 6 58.7
ICF114 穴明き 114 76.3 17.5 8.5 8 92.2
ICF114 穴明き 114 76.3 17.5 M8 8 92.2
ICF152 穴明き 152 101.6 20 8.5 16 130.3
ICF152 穴明き 152 101.6 20 M8 16 130.3
ICF152 穴明き 152 114.3(*1) 20 8.5 16 130.3
ICF152 穴明き 152 114.3(*1) 20 M8 16 130.3
ICF203 穴明き 203 152.4 22 8.5 20 181.1
ICF203 穴明き 203 152.4 22 M8 20 181.1
ICF253 穴明き 253 216.3 25 8.5 24 231.9
ICF253 穴明き 253 216.3 25 M8 24 231.9
ICF305 穴明き 305 267.4 28 8.5 32 284
ICF305 穴明き 305 267.4 28 M8 32 284
ICF356 穴明き 356 267.4 28.5 10.5 30 325.4
ICF356 穴明き 356 267.4 28.5 M10 30 325.4
ICF406 穴明き 406 355.6 28.5 10.5 30 381
ICF406 穴明き 406 355.6 28.5 M10 30 381
＊上記の内容は規格のパイプ外径によるものです。
上記以外の内径は、ブランクフランジより追加工いたします。
*1この商品は規格外となりますので追加商品になります
ICFフランジ（回転ブランク）


SUS304

名称 回転フランジ φA T 穴径 穴数 P.C.D
ICF34 ブランク 34 7.5 4.5 6 27
ICF34 ブランク 34 7.5 M4 6 27
ICF70 ブランク 70 12.7 6.8 6 58.7
ICF70 ブランク 70 12.7 M6 6 58.7
ICF114 ブランク 114 19 8.5 8 92.2
ICF114 ブランク 114 19 M8 8 92.2
ICF152 ブランク 152 21 8.5 16 130.3
ICF152 ブランク 152 21 M8 16 130.3
ICF203 ブランク 203 24 8.5 20 181.1
ICF203 ブランク 203 24 M8 20 181.1
ICF253 ブランク 253 25 8.5 24 231.9
ICF253 ブランク 253 25 M8 24 231.9
ICF305 ブランク 305 28 8.5 32 284
ICF305 ブランク 305 28 M8 32 284
ICF356 ブランク 356 28.5 10.5 30 325.4
ICF356 ブランク 356 28.5 M10 30 325.4
ICF406 ブランク 406 28.5 10.5 30 381
ICF406 ブランク 406 28.5 M10 10 381
ICFフランジ（回転穴明き）


SUS304

名称 回転フランジ φA φB T 穴径 穴数 P.C.D
ICF34 穴明き 34 19.2 7.5 4.5 6 27
ICF34 穴明き 34 19.2 7.5 M4 6 27
ICF70 穴明き 70 42.7 12.7 6.8 6 58.7
ICF70 穴明き 70 42.7 12.7 M6 6 58.7
ICF114 穴明き 114 76.3 17.5 8.5 8 92.2
ICF114 穴明き 114 76.3 17.5 M8 8 92.2
ICF203 穴明き 203 152.4 22 8.5 20 181.1
ICF203 穴明き 203 152.4 22 M8 20 181.1
ICF253 穴明き 253 216.3 25 8.5 24 231.9
ICF253 穴明き 253 216.3 25 M8 24 231.9
ICF305 穴明き 305 267.4 28 8.5 32 284
ICF305 穴明き 305 267.4 28 M8 32 284
ICF356 穴明き 356 267.4 28.5 10.5 30 325.4
ICF356 穴明き 356 267.4 28.5 M10 30 325.4
ICF406 穴明き 406 355.6 28.5 10.5 30 381
ICF406 穴明き 406 355.6 28.5 M10 30 381
＊上記の内容は規格のパイプ外径によるものです。
上記以外の内径は、ブランクフランジより追加工いたします。
ICFフランジ（変換）


SUS304

名称 φA φB 穴数 T φC φC穴数
ICF34 / ICF34 34 19.2 6 7.5
ICF70 / ICF34 70 17 6 12.7 M4(深6) 6
ICF70 / ICF70 70 42.7 6 12.7
ICF114 / ICF34 114 17 8 17.5 M4(深9) 6
ICF114 / ICF70 114 38 8 17.5 M6(深10) 6
ICF114 / ICF70 114 38 8 17.5 M6(深10) 6
ICF152 / ICF34 152 17 16 20 M4(深9) 6
ICF152 / ICF70 152 38 16 20 M6(深10) 6
ICF152 / ICF114 152 65 16 20 M8(深10) 8
ICF152 / ICF152 152 114.3 16 20
ICF203 / ICF34 203 17 20 22 M4(深9) 6
ICF203 / ICF70 203 38 20 22 M6(深10) 6
ICF203 / ICF114 203 65 20 22 M8(深10) 8
ICF203 / ICF152 203 103 20 22 M8(深10) 16
ICF203 / ICF203 203 152.4 20 22
ICF253 / ICF34 253 17 24 25 M4(深10) 6
ICF253 / ICF70 253 38 24 25 M6(深10) 6
ICF253 / ICF114 253 65 24 25 M8(深12) 8
ICF253 / ICF152 253 103 24 25 M8(深12) 16
ICF253 / ICF203 253 154 24 25 M8(深12) 20
ICF253 / ICF253 253 216.3 24 25
